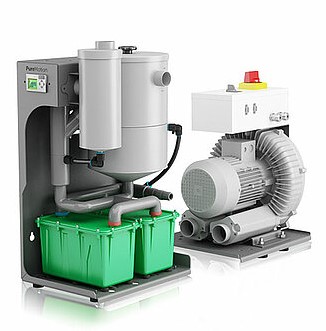

Medentex PureMotion M4 afzuigsysteem met amalgaamafscheider, 4 behandelaars, 400 V

De Medentex PureMotion M4 is een centraal afzuigsysteem voor de technische ruimte, met een ingebouwde scheiding van lucht en water en een amalgaamafscheider die op sedimentatie werkt. Het systeem levert zuigkracht voor maximaal vier behandelaars tegelijk; op de leiding mogen meer behandelunits zijn aangesloten, zolang er niet meer dan vier gelijktijdig zuigen. Lucht, vocht en vaste deeltjes uit de behandelkamers komen samen in de tankeenheid. Daar wordt de lucht afgescheiden, bezinkt het amalgaam in twee afscheiders en loopt het water weg naar het riool.

Twee kamers, geen onderbreking

De tankeenheid van de PureMotion M4 heeft twee kamers, gescheiden door een trechtervormige tussenbodem met een klep. Een tijdgestuurde driewegklep wisselt de druk in de kamers: terwijl het water zich in de bovenste kamer verzamelt, stroomt de onderste kamer via de amalgaamafscheiders leeg naar het riool. Daarna gaat de klep open en zakt het verzamelde water een kamer lager. Door dat vaste ritme blijft de zuigkracht aan de stoel steeds beschikbaar. In de twee afscheiders van het type SRAB 99D zakken amalgaam en andere vaste deeltjes door de zwaartekracht naar de bodem; de afscheiders zelf bevatten geen elektronica. Medentex geeft een afscheidingsrendement van minimaal 98,5 procent bij 3 liter per minuut, volgens ISO 11143.

Zuigmachine en stroomaansluiting

De zuigmachine van de M4 is een eentraps zijkanaalcompressor van 2,2 kW op 400 V driefasen, 50 Hz, met een nominale stroom van 5,6 A. Bij een onderdruk van -160 mbar verplaatst hij 110 m³ lucht per uur, ongeveer 1.800 liter per minuut. De meegeleverde bijluchtklep begrenst de onderdruk op -160 mbar, koelt de motor en spoelt de leiding door. Medentex noemt voor de motor 65 dB(A), gemeten onder testcondities; in een betegelde of betonnen ruimte kan het hoger uitvallen. De aansluiting is een CEE-wandcontactdoos van 16 A (3P+N+PE) met een aardlekschakelaar van 30 mA en een kabel van minimaal 5 x 1,5 mm².

Bediening met stoelcontact

Een Siemens LOGO!-besturing regelt de PureMotion M4. In de stand AUTO start de zuigmachine zodra aan een behandelunit een afzuigslang wordt opgenomen, en stopt hij na een nalooptijd die af fabriek op 30 seconden staat. Bij zuigleidingen langer dan 30 meter stelt de monteur minimaal 1 seconde per meter leiding in. In de stand MAN draait de machine continu, bijvoorbeeld als er geen stoelcontact is aangesloten. Twee vlotterschakelaars en een condensafscheider houden water uit de motor; na zo'n beveiligingsstop start het systeem pas weer na een handmatige herstart.

Plaatsing en afmetingen

De tankeenheid meet 725 x 410 x 300 mm (h x b x d) en weegt 30 kg. De zuigmachine is staand 560 x 350 x 400 mm en hangend 790 x 350 x 400 mm, bij een gewicht van 35 kg. Medentex adviseert de tank op de vloer en de motor aan de wand; alles op de vloer of beide aan de wand kan ook. De M4 staat in de kelder of op dezelfde verdieping als de behandelkamers, op minimaal 1 meter van de dichtstbijzijnde unit en in een vorstvrije ruimte van 10 tot 35 °C. De afgezogen lucht gaat naar buiten of door een biofilter, via een leiding van minimaal 50 mm; 75 mm wordt aanbevolen.

Wisselen en reinigen

De twee SRAB 99D-afscheiders worden op een vast interval vervangen. Medentex of een bedrijf dat Medentex daarvoor inschakelt, geeft dat interval bij de ingebruikname op, en het mag niet worden overschreden. Een medewerker die door de monteur is geïnstrueerd, wisselt ze zelf: aanvoerbrug omhoog, afvoerbrug eraf, de oude afscheiders dicht met de dopjes van de nieuwe, en de nieuwe met siliconenvet terugplaatsen. Reinig leidingen en tank dagelijks met een niet-schuimend middel voor afzuiginstallaties, en tweemaal per dag bij veel profylaxepoeder of kalkrijk water.

Leveringsomvang

De PureMotion M4 wordt voorgemonteerd geleverd: de zuigmachine met besturingskast en motorplaat, de tankeenheid met twee SRAB 99D-afscheiders, een wandbeugel voor de motorplaat, de bijluchtklep van -160 mbar, spiraalslangen van 50, 40 en 25 mm, een flexibele aluminium buis van 50 mm, HT-hulpstukken, stuurkabels en een stoelcontactkabel. Niet inbegrepen zijn bijluchtsproeiers in de units, een biofilter, de geluiddemper voor de bijluchtklep (A0000211) en de zuig- en afvoerleidingen in het gebouw. De installatie gebeurt door een monteur die de PureMotion-productopleiding van Medentex heeft gevolgd; stem die en de elektrische aansluiting af bij de offerte.

• Voor maximaal 4 behandelaars tegelijk
• Lucht-waterscheiding en amalgaamafscheiding in één tankeenheid
• Twee SRAB 99D-afscheiders zonder elektronica
• 110 m³/h bij -160 mbar, 2,2 kW op 400 V
• Stoelcontact met instelbare nalooptijd
• Voorgemonteerd, met bijluchtklep en slangen
