RealGUIDE
Implantaatplanning, boormal en restauratie in één programma
Met RealGUIDE plant u een implantaat op de CBCT-opname en ontwerpt u de boormal, die u zelf op een 3D-printer print. U ziet bot, zenuwkanaal en buurelementen voordat u boort.
Bij de Optima 3D krijgt u RealGUIDE standaard mee. Voor het ontwerpen van boormallen is er de Design-licentie, die u één keer koopt. Bijna alle implantaatmerken staan in de bibliotheek.
3D-print
uw boormal zelf
Met de Design-licentie ontwerpt u de boormal en print u hem in de praktijk.
Bijna alle
implantaatmerken
Staan in de bibliotheek, met abutments en boorhulzen.
6
stappen met AI
CPR-curve, zenuwkanaal, wax-up, implantaatpositie, boormal en segmentatie.
DICOM
en STL van elk merk
Opnamen van elke CBCT en scans van elke intraorale scanner.
Werkwijze
Van CBCT-opname tot boormal in zes stappen
De menu's van RealGUIDE volgen de volgorde van de behandeling. Elke stap kunt u later weer openen.
1
Opname inlezen

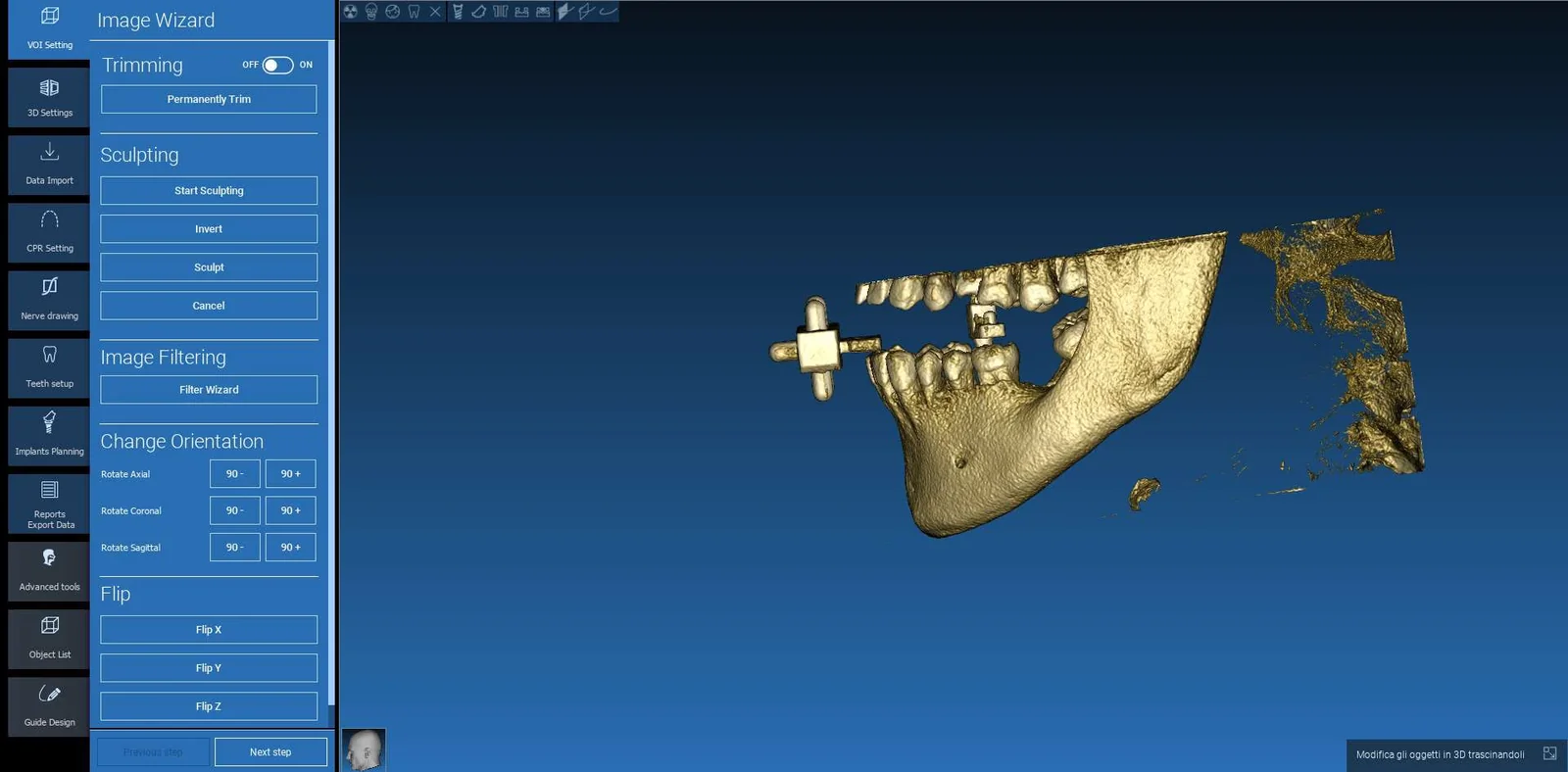

U laadt de CBCT-opname (DICOM) en de intraorale scan (STL). Met de Image Wizard snijdt u bij, filtert u en zet u de opname recht.
2
CPR-curve
U tekent de curve over de kaakboog; RealGUIDE maakt er een panoramische doorsnede van, voor de boven- of onderkaak.
3
Zenuwkanaal
De AI tekent het zenuwkanaal voor. U ziet het in elke doorsnede terug terwijl u plant.
4
Wax-up en tanden
U zet de gewenste tanden op, zodat het implantaat onder de latere kroon komt te staan.
5
Implantaat plaatsen
U kiest implantaat, abutment en huls uit de bibliotheek en zet ze op de juiste plek in het bot.
6
Boormal
Met de Design-licentie ontwerpt RealGUIDE de boormal op de scan. U print hem zelf op uw 3D-printer of stuurt hem naar het tandtechnisch laboratorium.
Planning

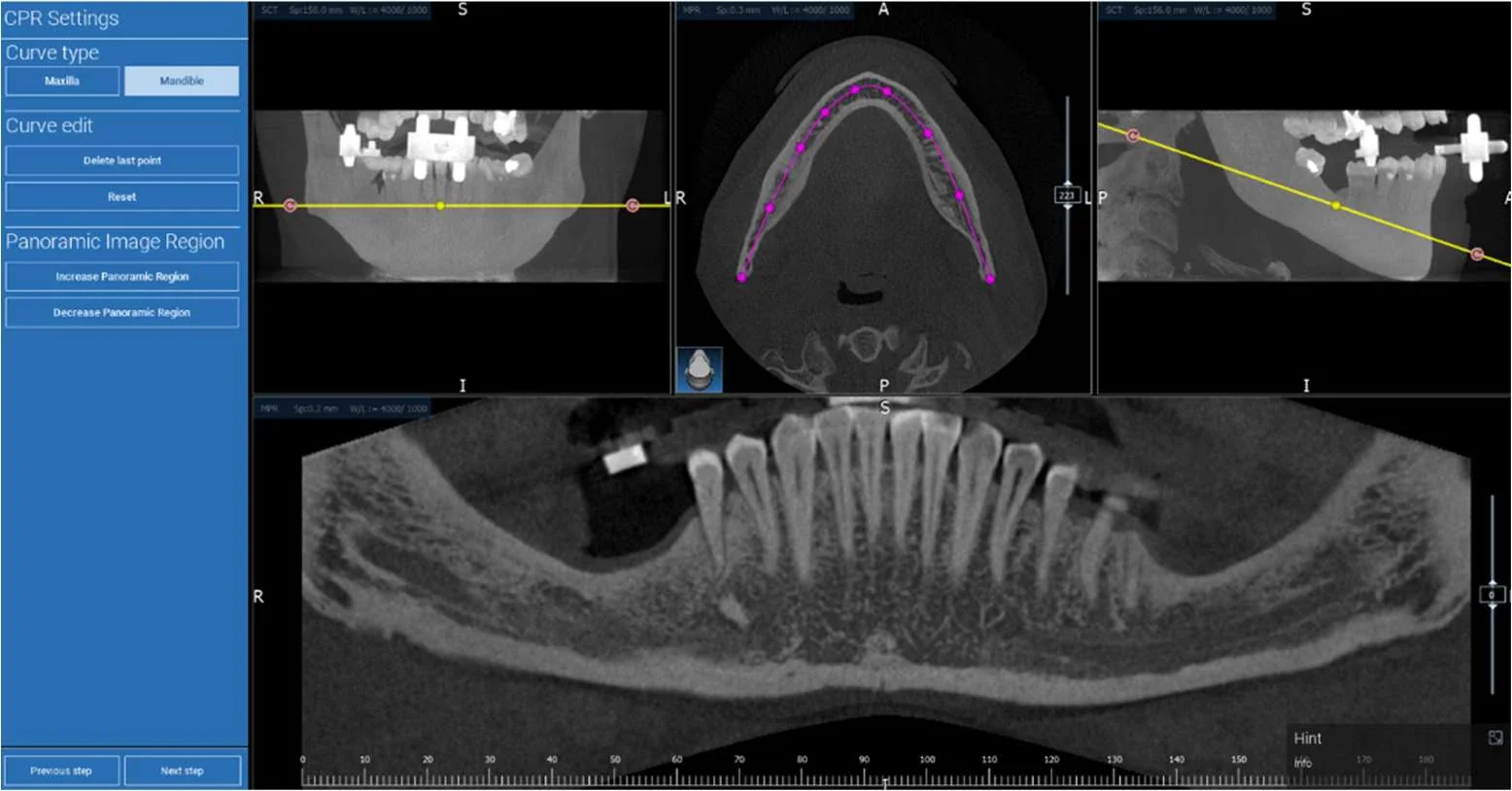

Plannen op een panoramische doorsnede
U tekent een curve over de kaakboog en RealGUIDE rekent er een panoramische doorsnede uit, met daarboven de axiale, coronale en sagittale doorsneden.
- Curve voor de bovenkaak (maxilla) of onderkaak (mandibula)
- Panoramisch gebied te vergroten of te verkleinen
- Liniaal in millimeters onder de doorsnede
- Laatste punt wissen of de curve opnieuw tekenen

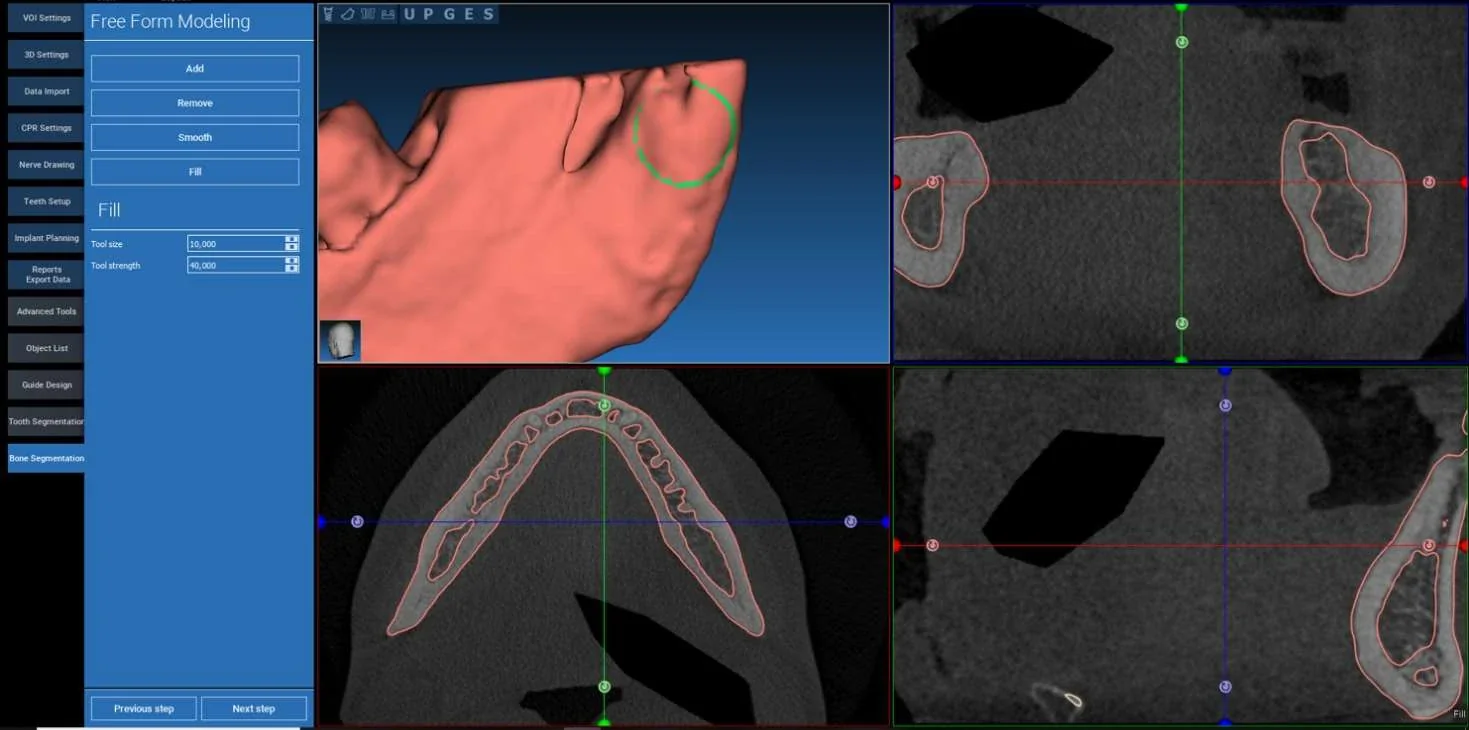

Segmentatie met AI
Bot en tanden als losse 3D-modellen
De AI scheidt bot en tanden in de CBCT-opname. U krijgt een 3D-model van de kaak en van elk element, dat u met de Free Form-gereedschappen bijwerkt.

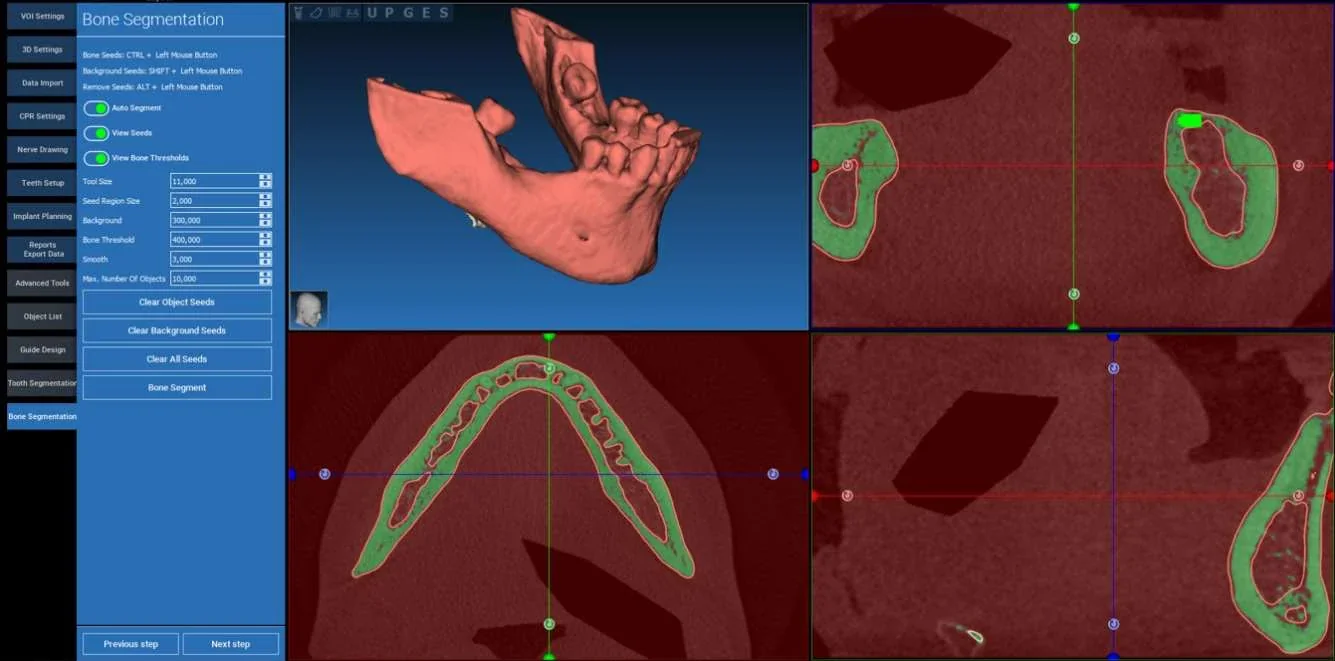

- Botsegmentatie met instelbare drempel en gladheid

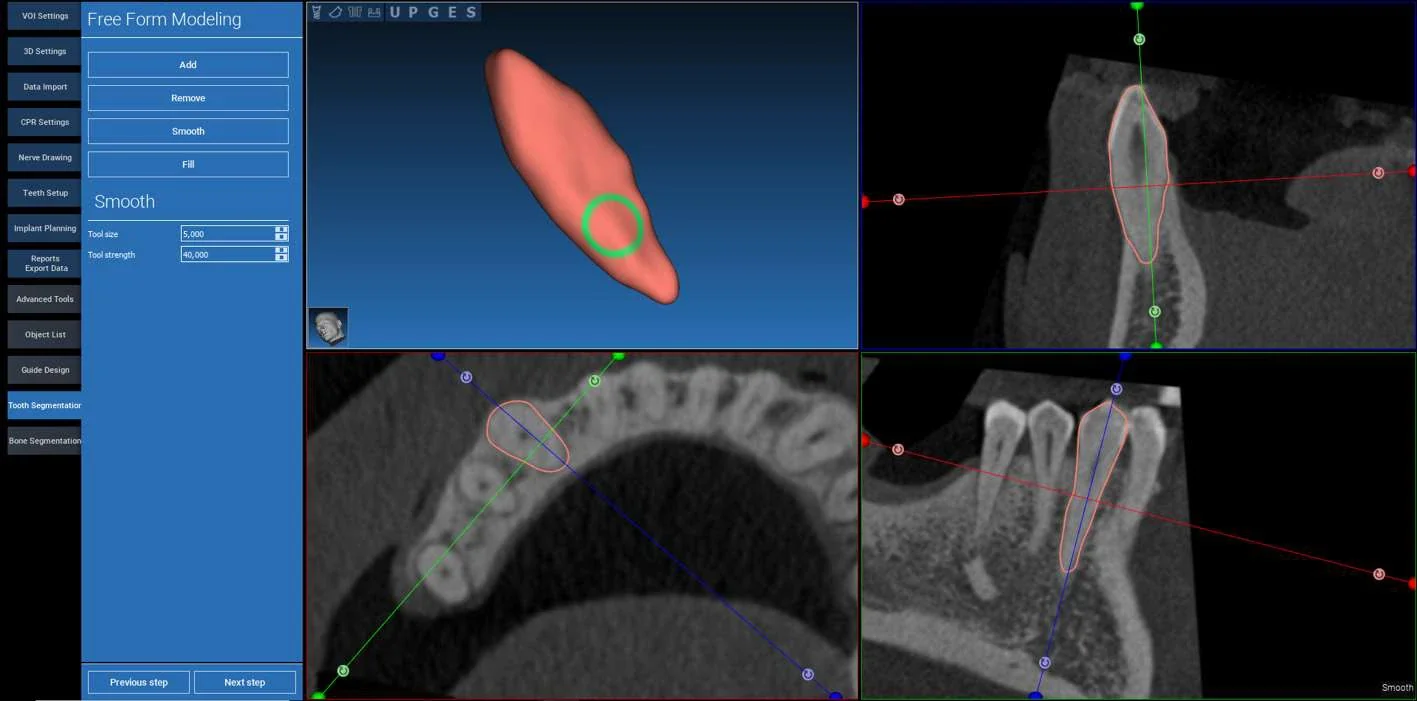

- Tandsegmentatie per element, ook van de wortel
- Toevoegen, weghalen, gladmaken en opvullen met de Free Form-gereedschappen
- Modellen exporteren voor print of verdere planning

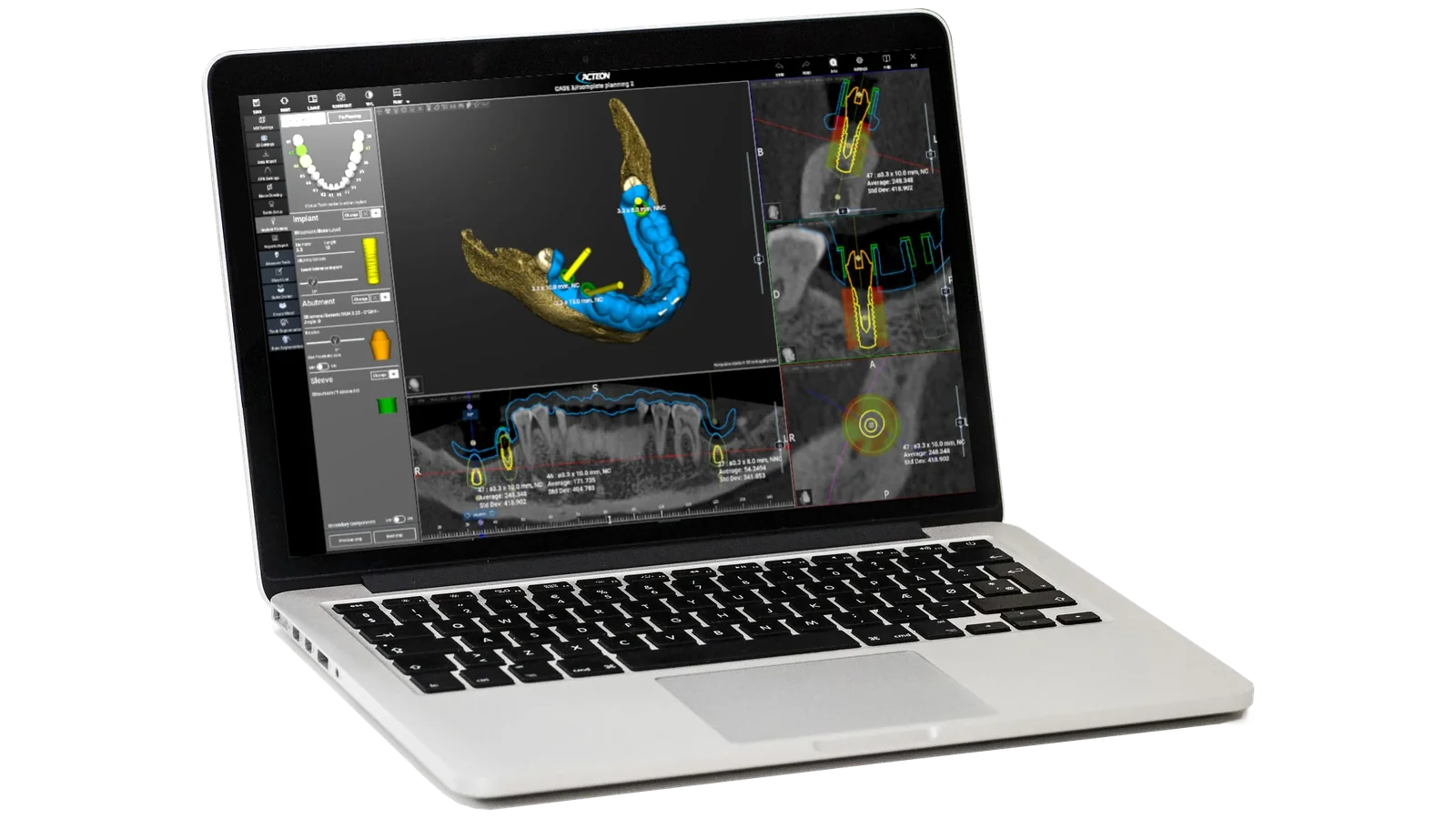

Implantaatplanning

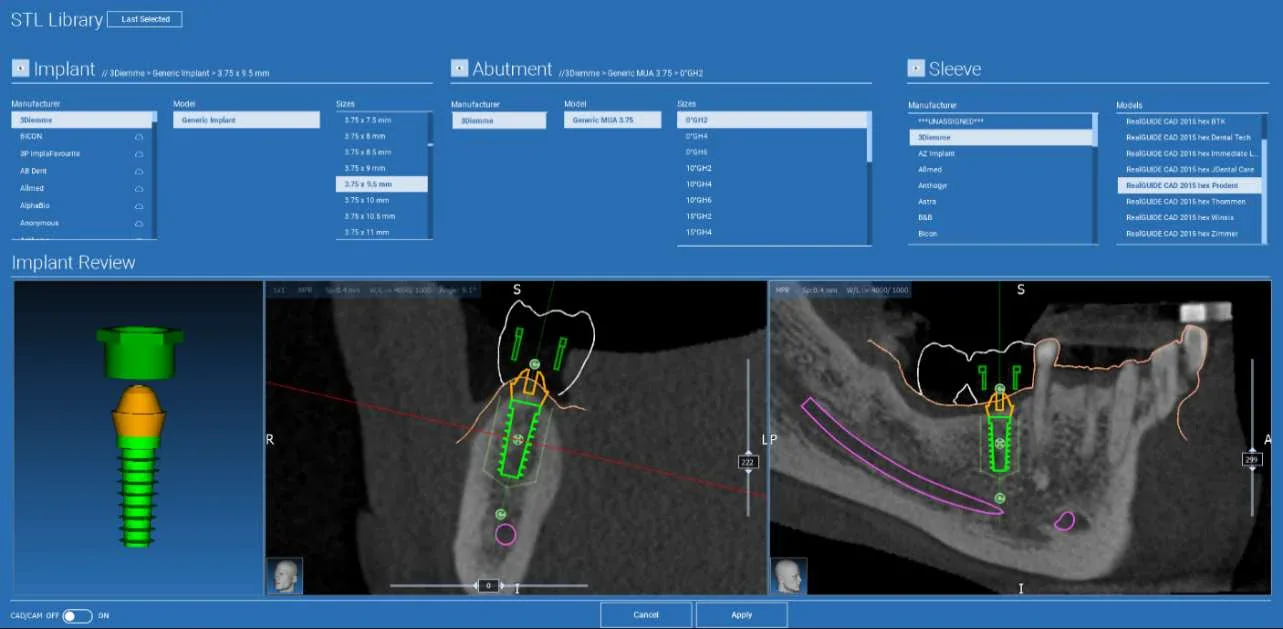

Implantaat, abutment en huls uit de bibliotheek
U kiest per fabrikant het implantaat, het abutment en de boorhuls. RealGUIDE toont ze direct in twee doorsneden, met het zenuwkanaal en de buurelementen erbij.
- Bijna alle implantaatmerken staan in de bibliotheek
- Implantaat, abutment en huls in één keer gekozen
- Controle in de doorsneden voordat u de positie vastlegt
- Eigen bibliotheken en protocollen in de SandBox

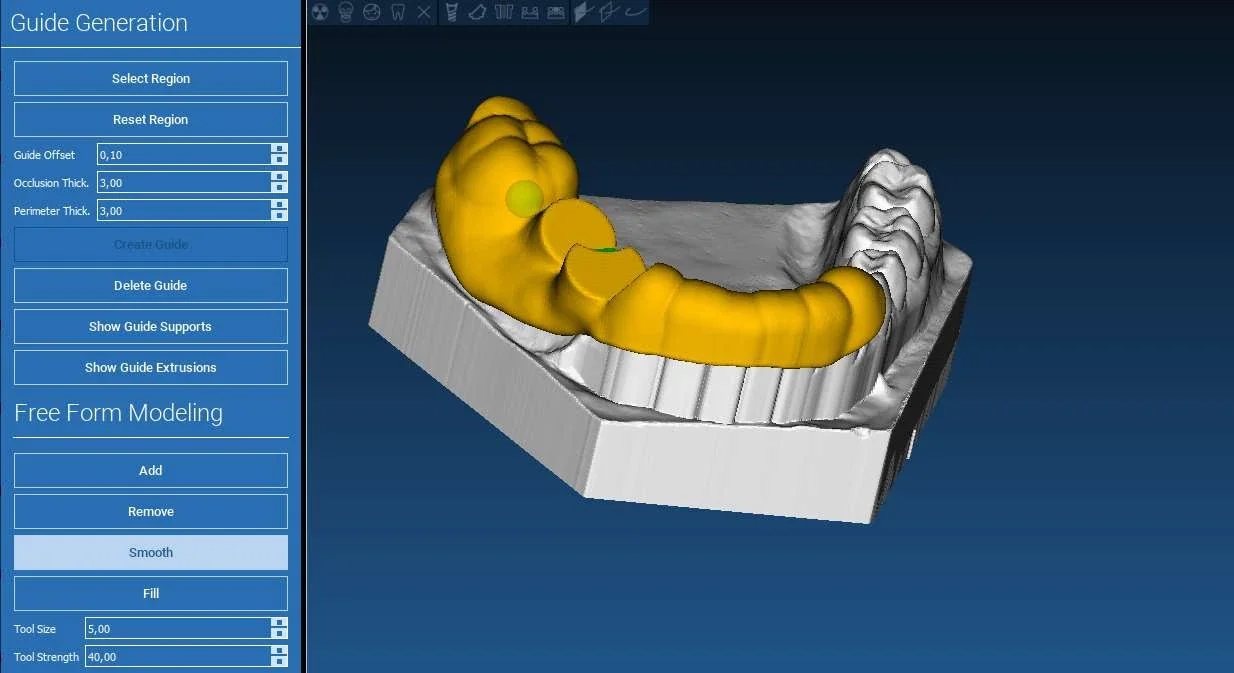

Boormal ontwerpen · Design-licentie
De boormal maakt u zelf

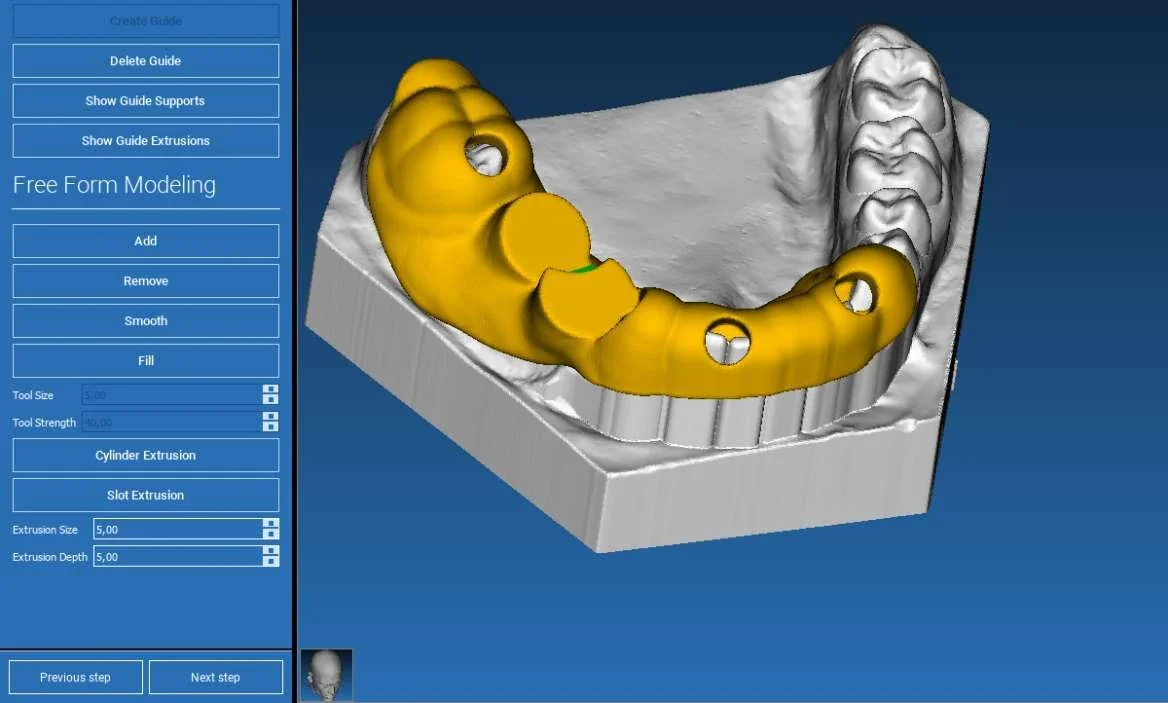

Met de Design-licentie, die u één keer koopt, ontwerpt RealGUIDE na de planning de boormal over de tanden. U kiest het gebied, stelt de dikte in en voegt inspectievensters toe; daarna print u de mal op uw eigen 3D-printer.
- Gebied kiezen en de afstand tot de tanden instellen
- Dikte op de occlusie en aan de rand apart in te stellen
- Cilindervormige en sleufvormige inspectievensters
- Export voor uw eigen 3D-printer of het tandtechnisch laboratorium
Samen met de Optima 3D
Opname en planning op hetzelfde werkstation
Bij de Acteon X-Mind Optima 3D wordt RealGUIDE standaard meegeleverd, net als een compleet werkstation. Daarop maakt, bekijkt en plant u de opname.
- Beeldvelden van 5 × 5 tot 12 × 10 cm, optioneel 17 × 12 cm
- RealGUIDE en de Acteon Imaging Suite standaard meegeleverd
- Boormallen ontwerpen met de Design-licentie, die u één keer koopt
- Een CBCT van een ander merk? RealGUIDE leest DICOM van elk toestel

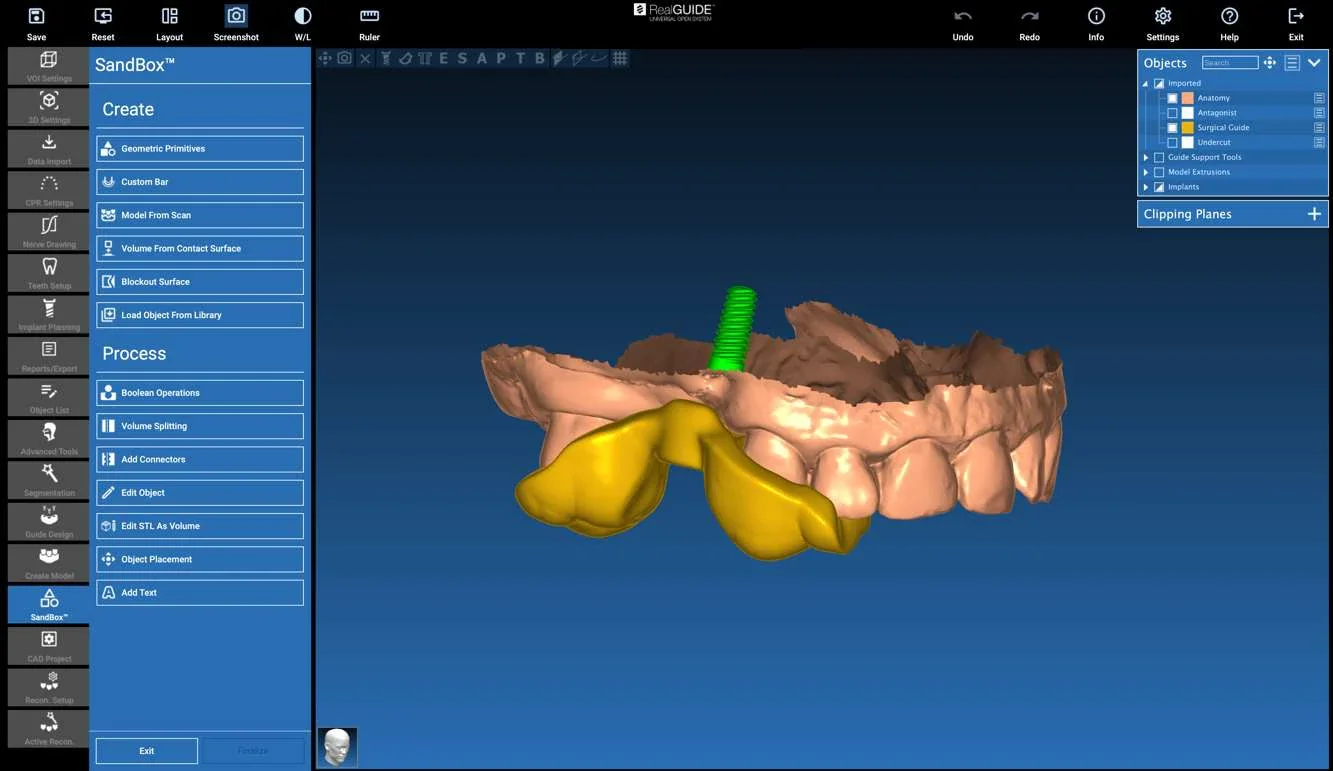

SandBox
Eigen vormen, staven en verbindingen
In de SandBox bouwt u zelf onderdelen bij de planning: van een eenvoudige vorm tot een staaf tussen implantaten.
- Geometrische vormen, eigen staaf en model uit een scan
- Ondersnijdingen blokkeren en een volume maken vanaf een contactvlak
- Booleaanse bewerkingen, volume splitsen en verbinders toevoegen
- Tekst op een model of mal zetten
CAD-module
Van planning naar restauratie

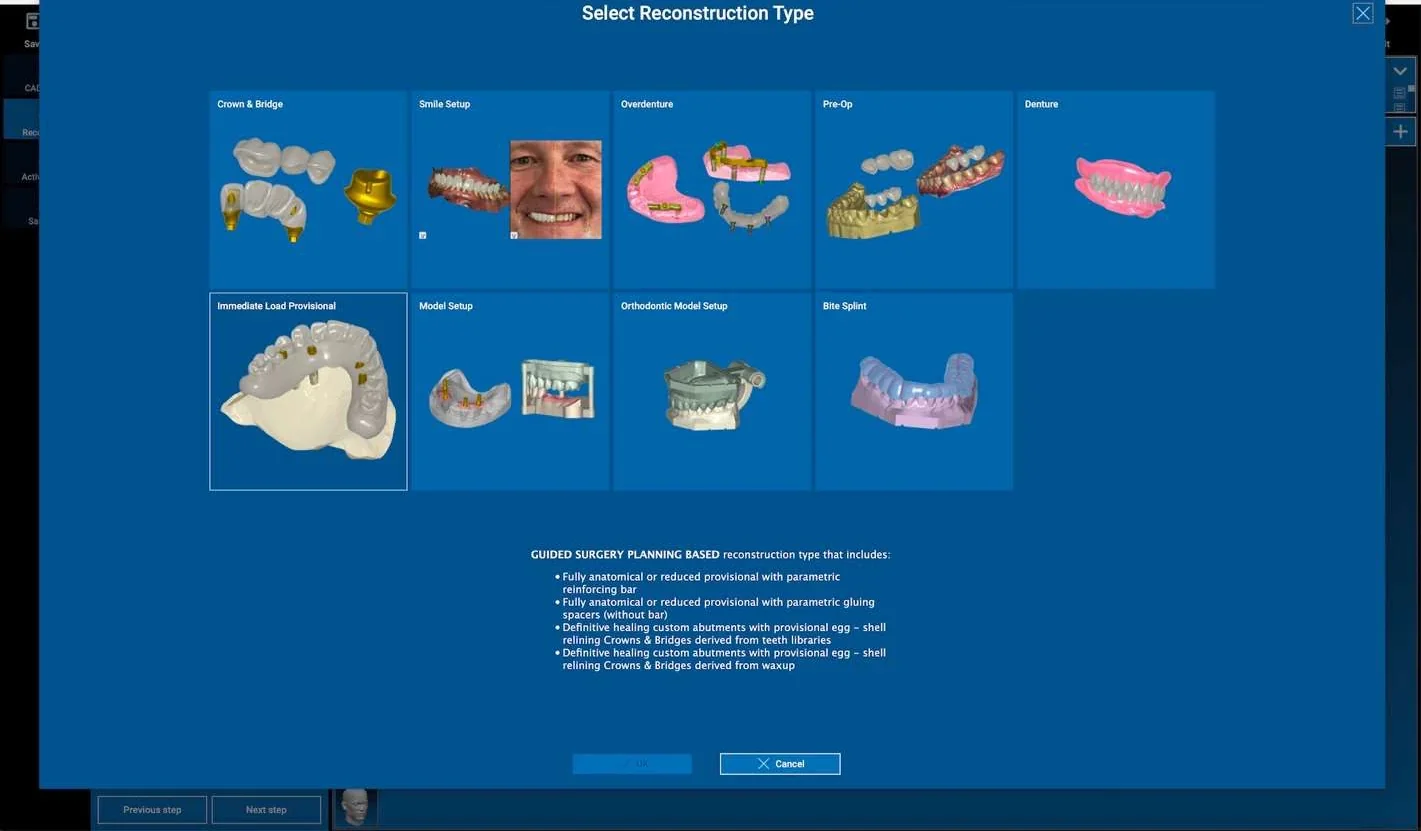

Met de CAD-module ontwerpt u de restauratie op dezelfde planning. U kiest een van de negen reconstructietypen.

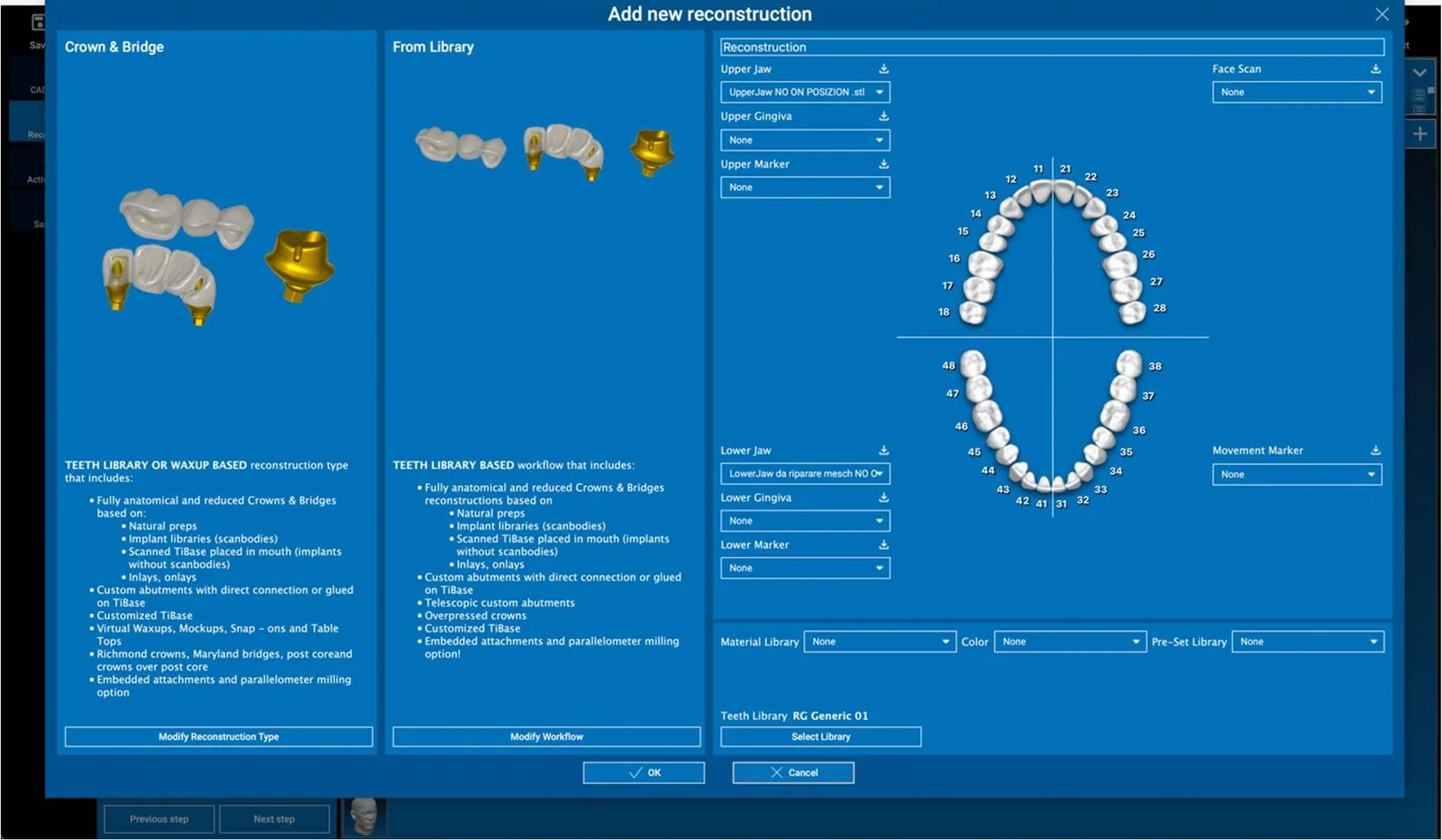

- Kroon en brug, smile setup en overkappingsprothese
- Pre-op, volledige prothese en directe tijdelijke voorziening
- Modelopstelling, orthodontische modelopstelling en opbeetplaat
- Tanden uit de bibliotheek of uit de wax-up
Acteon Imaging Suite
Bekijken, bewaren en delen
In de Acteon Imaging Suite (AIS) bekijkt u 2D- en 3D-opnamen en bewaart u ze per patiënt. Vanuit de AIS opent u de opname in RealGUIDE.

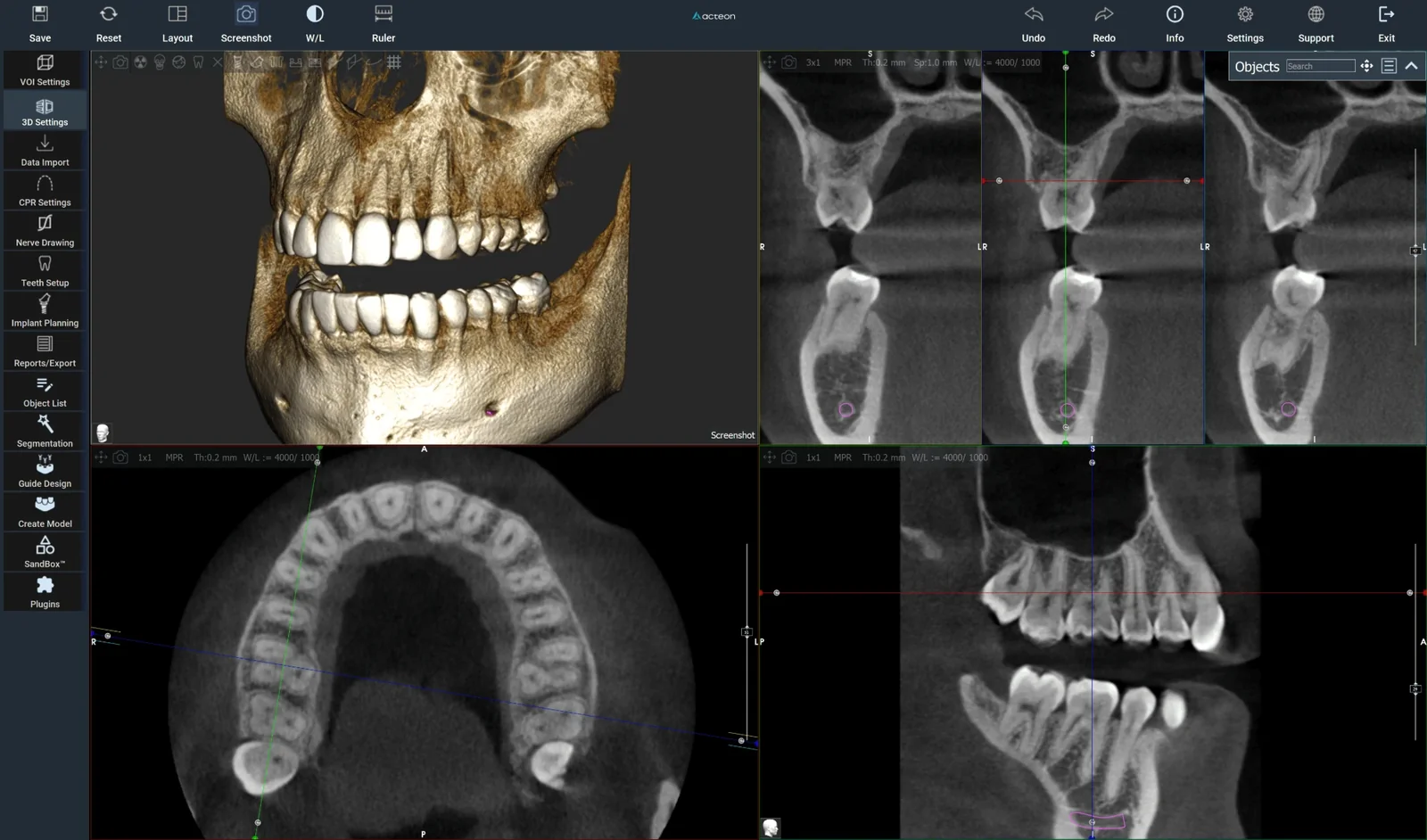

- 3D-weergave met doorsneden in elke richting

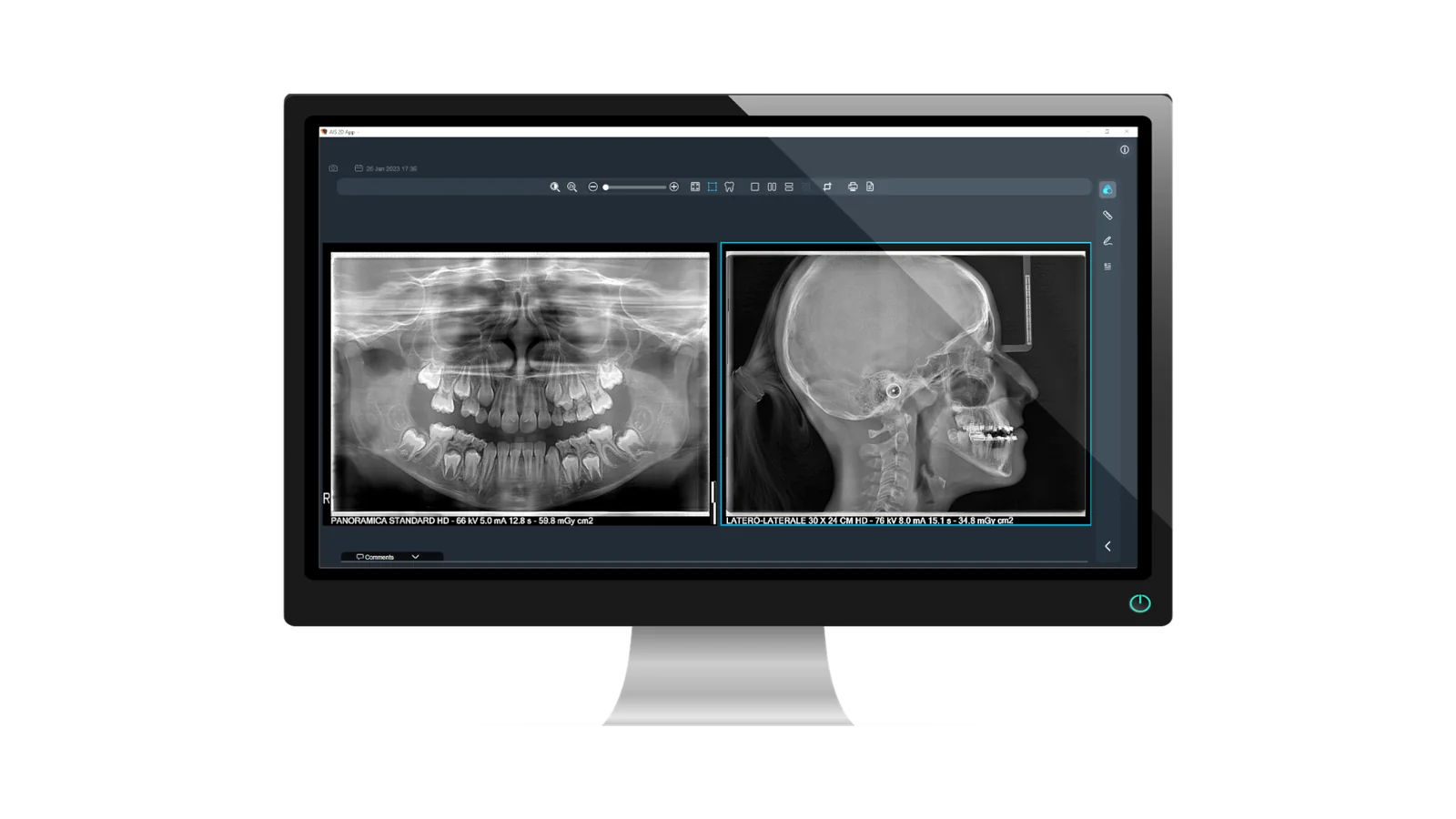

- OPT en ceph naast elkaar in de 2D-weergave
- Client/server: dezelfde opnamen op elke werkplek
- Koppeling met uw praktijksoftware; DICOM als optie
RealGUIDE® is een medisch hulpmiddel van 3DIEMME® srl.
Optie: WeDiagnostiX
AI die meekijkt op de OPT
WeDiagnostiX is een AI-module van Acteon voor de OPT. Hij wijst afwijkingen aan en maakt er met één klik een rapport van, voor uw dossier, de verzekeraar of de patiënt.
19
aandoeningen die de AI herkent
AI
tandsegmentatie
AI
detectie van het zenuwkanaal
AI
parodontaal overzicht
1 klik
voor het rapport
WeDiagnostiX is een jaarabonnement. Of het in Nederland beschikbaar is, vragen wij voor u na bij Acteon.
Meer schermen
Zo ziet RealGUIDE eruit
Veelgestelde vragen
Wat praktijken ons vragen over RealGUIDE
Software voor implantaatplanning, het ontwerp van de boormal en de restauratie. U werkt op de CBCT-opname en de intraorale scan van de patiënt. RealGUIDE is een medisch hulpmiddel van 3DIEMME; Acteon levert het bij haar röntgentoestellen.
Ja. RealGUIDE wordt standaard meegeleverd met de Optima 3D. Wilt u ook boormallen ontwerpen, dan koopt u de Design-licentie erbij; die betaalt u één keer.
Ja. Met de Design-licentie ontwerpt u de boormal in RealGUIDE en print u hem op een 3D-printer in uw praktijk. U kunt hem ook naar het tandtechnisch laboratorium sturen.
Bijna alle implantaatmerken staan in de bibliotheek van RealGUIDE. U kiest per fabrikant het implantaat, het abutment en de boorhuls.
Ja. RealGUIDE leest DICOM-opnamen van elke CBCT en STL-scans van elke intraorale scanner. U heeft dus geen Acteon-toestel nodig.
De AI tekent de CPR-curve en het zenuwkanaal voor, segmenteert bot en tanden en helpt bij de wax-up, de implantaatpositie en het ontwerp van de boormal. U controleert elke stap en past aan waar nodig.
In de Acteon Imaging Suite bekijkt en bewaart u 2D- en 3D-opnamen. In RealGUIDE plant u implantaten, ontwerpt u de boormal en maakt u de restauratie.
Een AI-module van Acteon voor de OPT. Hij herkent 19 aandoeningen, segmenteert tanden, vindt het zenuwkanaal, maakt een parodontaal overzicht en een rapport met één klik. Het is een jaarabonnement.
Bij de Optima 3D wordt RealGUIDE standaard meegeleverd. De Design-licentie voor boormallen koopt u één keer; Tom Roosen zet hem in de offerte.
