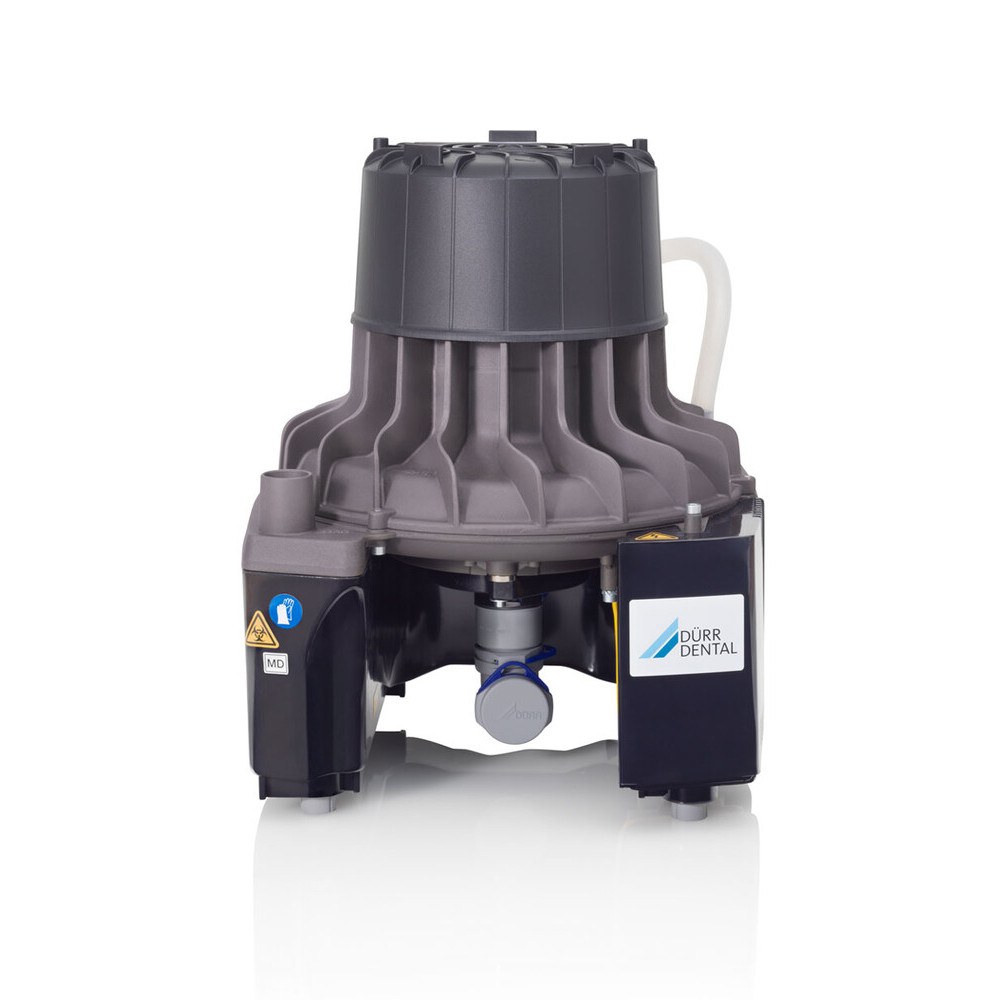

Dürr Dental V 300 S droge afzuigmotor, 1 behandelplaats, 50 Hz, met condensaatafscheider

De Dürr V 300 S is een droge zuigmachine voor één behandelplaats. Hij levert de onderdruk en de luchtstroom voor de zuigslangen van de behandelunit en is gemaakt voor continu bedrijf, met een inschakelduur van 100 procent. Droog betekent dat vloeistof, secreet en vaste deeltjes al in de unit worden afgescheiden, in een separator en zo nodig een amalgaamafscheider. Naar de V 300 S stroomt alleen lucht. Dit artikel is de uitvoering 7119-01/002 voor 230 V en 50 Hz, compleet met condensaatafscheider, slangen en aansluitonderdelen.

Zo werkt de droge V 300 S

Een snel draaiend turbinewiel wekt de onderdruk en de luchtstroom op. Het draait zonder contact met het huis en is volgens Dürr Dental bestand tegen corrosie. Een extra luchtsproeier op het turbinehuis koelt de machine, zodat die niet oververhit raakt. Aan de vacuümzijde zit de condensaatafscheider: die vangt condens uit het leidingnet op en voert het af voordat het de machine bereikt. Volgens Dürr Dental is er binnen enkele seconden een hoge zuigkracht.

Zuigkracht en geluid

Bij vrije doorgang verplaatst de V 300 S volgens de gebruikshandleiding maximaal 740 liter lucht per minuut. De onderdruk loopt, afhankelijk van het machinemodel, op tot 200 mbar. Bij een passende onderdruk zuigt de canule ongeveer 300 liter per minuut aan; Dürr Dental noemt dat volume essentieel om spraynevel al in de mond af te zuigen. Het geluidsdrukniveau is ongeveer 60 dB(A) zonder en 50 dB(A) met de los verkrijgbare geluiddempende behuizing. Een ruimte met harde wanden, zoals tegels, kan het geluid hoger maken.

Waar de V 300 S kan staan

Volgens Dürr Dental kan de V 300 S in de kelder of een aangrenzende ruimte staan, maar ook in de behandelkamer zelf. U hangt hem aan de wand met een wandhouder, zet hem in een geventileerde kast of in de geluiddempende behuizing. De ruimte moet gesloten, droog en goed geventileerd zijn, met een temperatuur tussen 10 en 40 °C; een stookruimte of natte ruimte is niet geschikt. De machine geeft ongeveer 2.088 kJ warmte per uur af. In een kast zijn luchtopeningen voor toevoer en afvoer nodig met een vrije doorsnede van minstens 120 cm², en wordt de ruimte te warm, dan schrijft Dürr ventilatie van minstens 2 m³ per minuut voor. De afgezogen lucht gaat bij voorkeur via het dak naar buiten. Staat de machine in de behandelkamer en kan de lucht niet naar buiten, dan is een bacteriefilter in de afvoerluchtleiding verplicht.

Elektrische aansluiting

De V 300 S werkt op 230 V eenfasig, met een nominale stroom van 2,9 A en een vermogen van 580 W; bij het starten vraagt hij kort ongeveer 12 A. Dürr schrijft een aansluiting met randaarde voor, beveiligd met een installatieautomaat van 16 A, karakteristiek B, C of D. Een stuurkabel met 24 V veiligheidslaagspanning verbindt de machine met de slangenhouder, de plaatskeuzeklep of het spittoonventiel van de unit. De zuigaansluiting en de afzuigluchtaansluiting zijn allebei 30 mm.

Reiniging en onderhoud

Dürr Dental geeft voor zijn zuiginstallaties alleen eigen middelen vrij. Na elke behandeling zuigt u minstens een halve liter koud water op met de grote en de kleine zuigslang. Elke avond desinfecteert u de installatie, bijvoorbeeld met Orotol plus, en minstens twee keer per week reinigt u met MD 555 cleaner of MD 555 cleaner organic. Een technicus controleert om de twee jaar het afvoerventiel van de condensaatafscheider. Is er een afzuigluchtfilter ingebouwd, dan laat u dat elke 1 tot 2 jaar door een technicus vervangen.

Leveringsomvang

Onder 7119-01/002 levert Dürr de V 300 S met condensaatafscheider, een aansluitonderdelenset, een grijze zuigslang van 30 mm binnenmaat, een aluminium afvoerluchtslang van 30 mm, een afvoerslang van 20 mm, een stekkerset en het netsnoer. De kale uitvoering 7119-01 heeft alleen stekkerset en netsnoer, en 7119-02/002 is de variant voor 50 en 60 Hz. Niet inbegrepen zijn de geluiddempende behuizing 7122200000 met de daarvoor verplichte condensaatafscheiderkit 7119-701-20, de wandhouder 7130-190-00, de vloerconsole 7130-191-00, een bacteriefilter en de ventilatiekit 7122-981-51 voor inbouw in een kast. Ook de separator en amalgaamafscheider in de unit, de leidingen in de praktijk, de elektrische aansluiting en de afvoer van de afzuiglucht horen er niet bij. Dürr adviseert montage door de fabrikant of een door Dürr goedgekeurde vakman; stem dat af bij de offerte.

• Droge zuigmachine voor 1 behandelplaats
• Tot 740 l/min, onderdruk tot 200 mbar
• Condensaatafscheider en slangen meegeleverd
• Circa 60 dB(A), met behuizing circa 50 dB(A)
• Ook te plaatsen in de behandelkamer
• Inschakelduur 100 procent
